生活在這人手一支智慧型手機的時代裡,網路變得是必需品,
但是網路吃到飽一個月也要花不少錢,若以一個家庭(成員:
爸爸、媽媽、哥哥、妹妹、小弟),5個人都選擇網路吃到飽,
長期下來也是一筆很大的開銷。
不管是家庭/公司/宿舍,只要有網路的地方,不彷裝設一台
Wi-Fi無線寬頻分享器(路由器),只要在Wi-Fi附近使用3C
產品
,皆可以自由上網,不再擔心是不是會超過頻寬,而且
網路速度也
比一般智慧型手機網路還快。
(正確來說應該是快上好幾倍)

例:公司、住家、宿舍,這三個地方都有裝設Wi-Fi無線寬頻
分享器,只要你進入任一Wi-Fi訊號範圍,智慧型手機會自動
搜尋
登入此Wi-Fi,馬上有免費的網路可以用,不僅自家人可
以使用,
朋友/親戚/朋友來的時候也很方便,只要輸入帳號
密碼即可上網。


使用以下機種做示範,其他廠牌型號,設定方式大同小異。
【商品品牌】:TP-LINK
【商品型號】:TL-MR-3420
【無限網路速度】:最高達300Mbps
(目前中華電信網路速度最快也才100M,所以非常夠用。
可別以為設備支援更高網路速度,你家中的速度也會更著提高,
例:分享器無限網路速度最高達500Mbps,家中網路速度50M,
那麼你裝上此分享器,網路速度最快也只會停留在50M附近。)

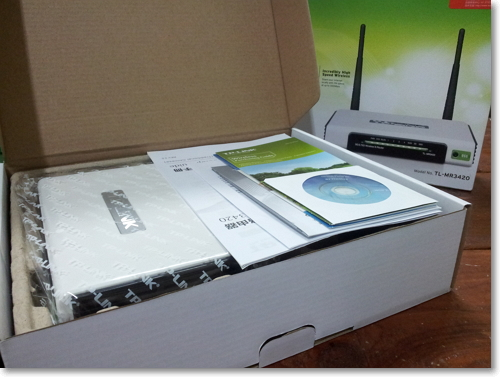

開箱摟!
Wi-Fi 無線寬頻分享器 TL-MR3420-P02.png

主機 X 1
3dbi (可拆式天線) x 2
光碟電子說明書 X 1
說明書 X 1
電源供應器 X 1
網路線 X 1
Wi-Fi 無線寬頻分享器 TL-MR3420-P03.png

運作中。(正面圖)
Wi-Fi 無線寬頻分享器 TL-MR3420-P04.png

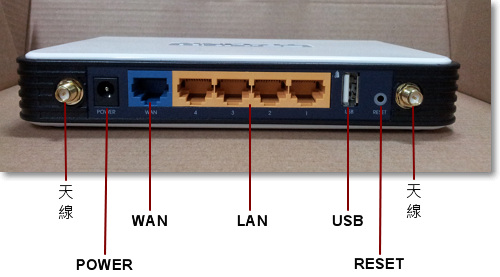

Wi-Fi無線寬頻分享器主機。(背面圖)
【天線】請裝在左右兩邊
【電源供應器】請裝在POWER插槽
家中網路線請連接至【WAN】插槽
【LAN】插槽共有4個,可分享有線網路給4台電腦使用
Wi-Fi 無線寬頻分享器 TL-MR3420-P05.png

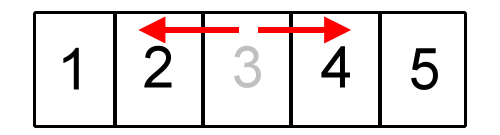

天線方向 (如紅色箭頭)
例:一層樓共有五個房間,1~5每間房都有人在使用無線網路,
Wi-Fi分享器建議擺在3號房間,並且將天線方向轉至一左一右
這樣一來2、3、4號房間訊號皆為滿格(5格)最好、1與5號房間
訊號可能會在4~5格間,訊號也算不錯。
Wi-Fi 分享器天線方向-P01.png

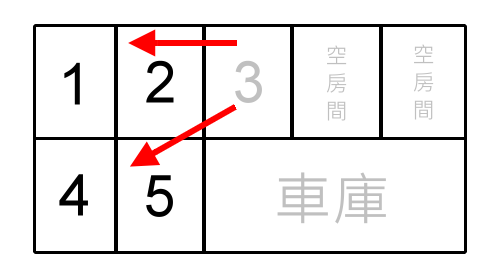

天線方向 (如紅色箭頭)
例:二層樓共有七個房間,只有1~5號房有在使用無線網路,
Wi-Fi分享器建議擺在3號房間,並且將天線方向轉至2號房間
及4~5號房之間,此時2、3、5號房間訊號皆為滿格(5格)最好
、1與4號房間訊號可能會在4~5格間,訊號也算不錯。
Wi-Fi 分享器天線方向-P02.png
透天房子建議使用5dbi以上且建議購買有3支天線的主機,
可以將天線轉至3個方向,可以依自己需求買適合的,目前
有2、3、4、5、7、8、9、10、13dbi,天線等級目前最
高為13dbi,訊號可能會因為距離、牆壁厚度、電器...等影
響。(購買時,請注意主機天線類型是否為可拆卸天線,若是
不可拆卸式,未來若是要更換天線,可能就沒辦法。)

你可以將小子的文章作為購買Wi-Fi分享器的參考,適合就買差不
多等級的,不夠用的話可以再往上買高階一點的分享器。

分享器安裝好後,設定分享器方式有2種,選擇一種設定即可

1.電腦版

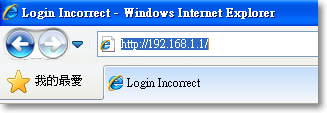

分享器一條網路線連接至電腦,開啟瀏覽器,
網址列輸入【http://192.168.1.1/】。

Wi-Fi 無線寬頻分享器 TL-MR3420-P06.png

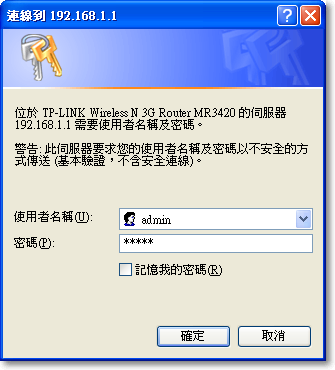

使用者名稱及密碼請輸入:admin。
Wi-Fi 無線寬頻分享器 TL-MR3420-P07.png

2.手機版
手機開啟Wi-Fi並且連接至此分享器。(如下圖)
Wi-Fi 無線寬頻分享器 無線上網 設定教學(手機版)-P01.png

確認連線後,開啟手機網頁
Wi-Fi 無線寬頻分享器 無線上網 設定教學(手機版)-P02.png

於網址列上輸入 192.168.1.1
名字:admin
密碼:admin
→【登入】
Wi-Fi 無線寬頻分享器 無線上網 設定教學(手機版)-P03.png

手機順利進入分享器網頁設定模式
Wi-Fi 無線寬頻分享器 無線上網 設定教學(手機版)-P04.png

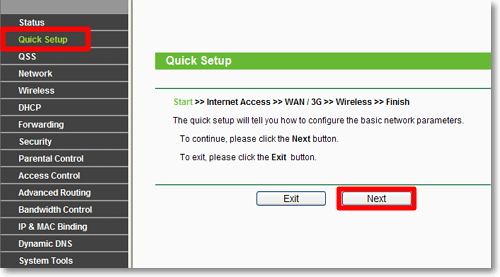

登入後,請選擇【Quick Setup】→【Next】。
Wi-Fi 無線寬頻分享器 TL-MR3420-P08.png

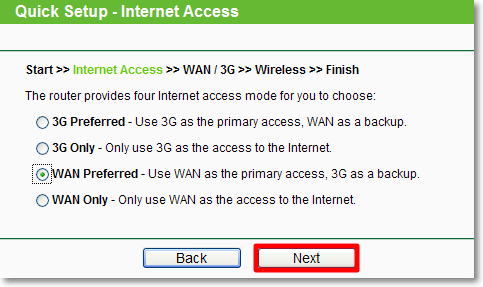

選擇【WAN Preferred】優先使用區域網路,3G網路作為備用 →【Next】。
Wi-Fi 無線寬頻分享器 TL-MR3420-P09.png

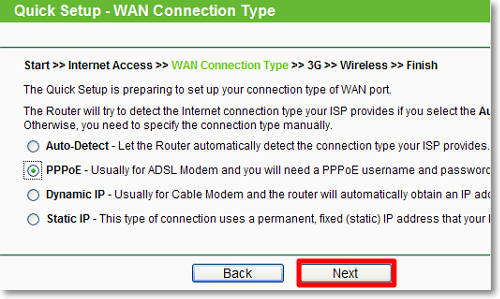

選擇【PPPoE】→【Next】。
(ISP無提供帳號密碼者,請選擇【Dynamic IP】,如:宿舍只提供網路線)
Wi-Fi 無線寬頻分享器 TL-MR3420-P10.png

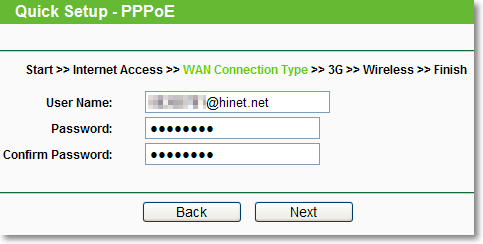

輸入 例:中華電信帳號卡
【User Name】:帳號
【密碼】:密碼
【確認密碼】:再次輸入密碼
(ISP無提供帳號密碼者,請於上個步驟選擇【Dynamic IP】)

Wi-Fi 無線寬頻分享器 TL-MR3420-P11.png

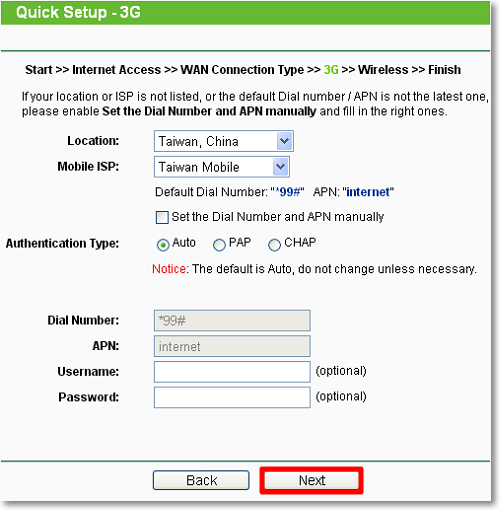

【Location】:地區選擇【Taiwan,China】
【Mobile ISP】:網路服務提供者選擇【Taiwan Mobile】
→ 【Next】。
Wi-Fi 無線寬頻分享器 TL-MR3420-P12.png

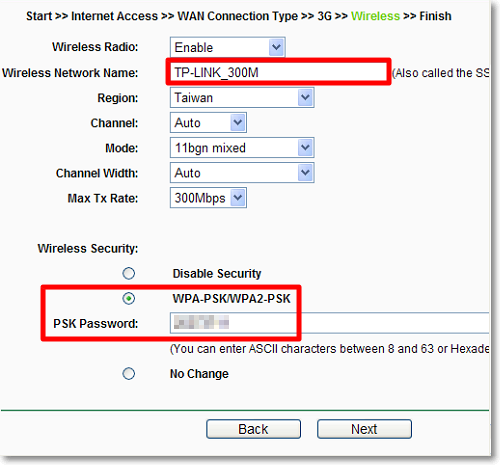

第一個紅框【Wireless Network Name】:請輸入Wi-Fi分享器名字。(英文或數字皆可)
第二個紅框【PSK Password】:請輸入密碼。(建議可以設家中電話號碼,較容易記。)
設定完之後請按【Next】。
Wi-Fi 無線寬頻分享器 TL-MR3420-P13.png

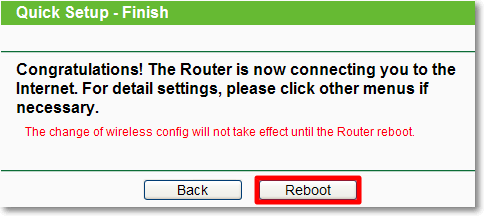

全部設定完畢後,請按一下【Reboot】。
Wi-Fi 無線寬頻分享器 TL-MR3420-P14.png

→【確定】。
Wi-Fi 無線寬頻分享器 TL-MR3420-P15.png

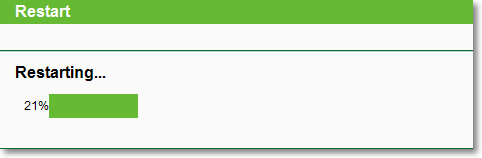

重新啟動中...。(請稍後)
Wi-Fi 無線寬頻分享器 TL-MR3420-P16.png

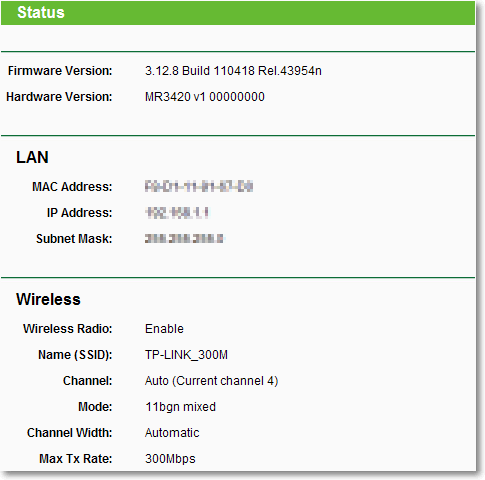

設定完畢後,會顯示此畫面,表示成功,此時將網頁關閉即可。
Wi-Fi 無線寬頻分享器 TL-MR3420-P17.png

智慧型手機開啟Wi-Fi,並且搜尋到你剛剛設定
的Wi-Fi分享器名字,輸入密碼 →【連線】。
Wi-Fi 無線寬頻分享器 TL-MR3420-P18.png

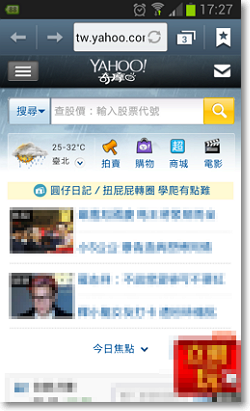

開啟網頁,試試看是否可上網。
Wi-Fi 無線寬頻分享器 TL-MR3420-P19.png
