有念頭想自己組裝電腦主機的朋友,在最初可能會感到陌生
、害怕裝錯
裝壞少裝了什麼配件,其實沒有你想的那麼困難
。一台電腦主機最主要
的配件:CPU、記憶體、主機板、
硬碟、POWER、機殼。準備好以上
配件組裝起來,便是我
們平常在娛樂工作的電腦,而且自己組裝的每一
項配件都
可以很清楚知道是什麼,不擔心花了錢卻用料不時在。


電腦主機的東西,小子只能說是一分錢一分貨,或許你買到
相同等級的
配件,但是同等級裡面又有速度、認證、廠牌...
等差別之分。


開始電腦主機組裝
安裝的方式,可依自己的喜好,沒有制式化的順序。
1.主機板,將CPU防塵蓋移除

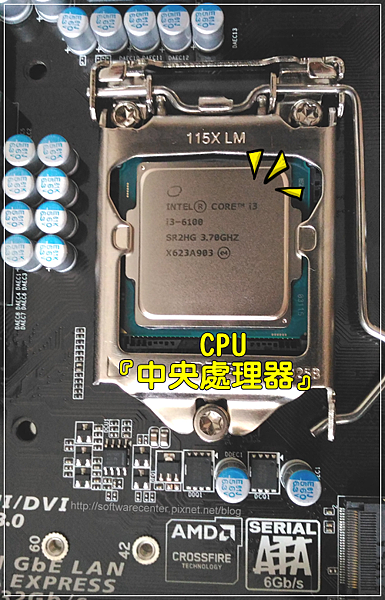

2.安裝CPU『中央處理器』於主機板上,確認沒問題後請扣上
CPU固定桿。含防呆裝置

(防呆裝置:仔細看邊會發現有缺角,及針腳處有少了幾隻,
這樣的設計是
為了讓安裝者可以正確安裝配件入插槽,僅有
一個方向能順利置入。)

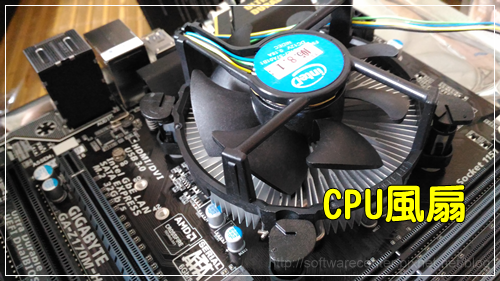

3.安裝CPU風扇於CPU上方,散熱器已塗抹散熱劑,請勿觸碰
或是刮除,
直接覆蓋於CPU上方並扣上CPU風扇固定桿,將
CPU風扇電源線,連接於
主機板CPU FAN插槽。

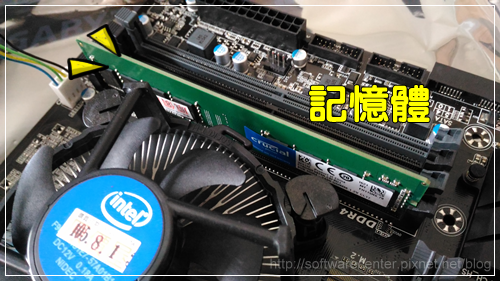

4.安裝記憶體。含防呆裝置

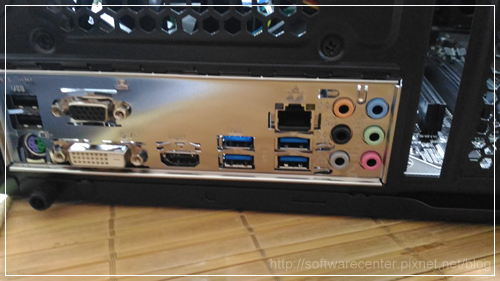

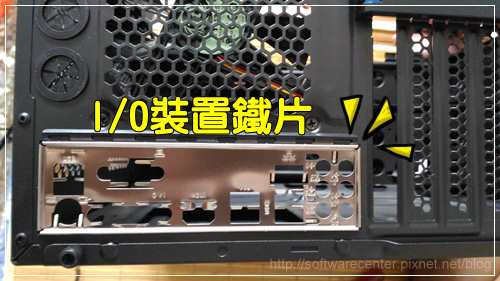

5.請於電腦機殼背面,安裝I/O裝置鐵片,由內而外安裝。
『請小心安裝以免割傷』

I/O裝置鐵片上下方向請參考主機板使用手冊,
通常是3個或6個小圈圈朝下。

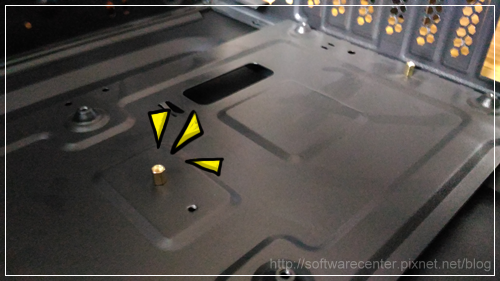

6.安裝機殼內銅柱,請將主機板放入機殼內比對螺絲孔,缺
少螺絲孔的位置請安裝銅柱,以便待會固定主機板螺絲。

7.主機板放入I/O裝置鐵片,並將插槽露出於機殼背面及
主機板螺絲孔位置對準。

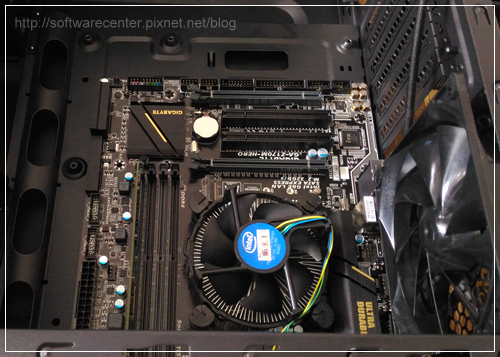

8.固定主機板螺絲

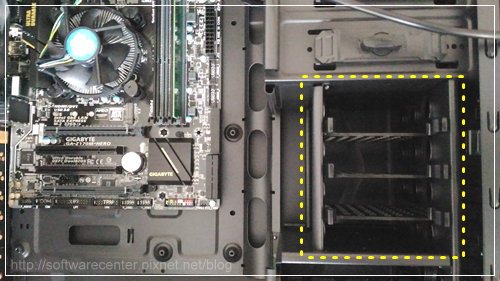

9.將機殼2.5"硬碟托盤取出

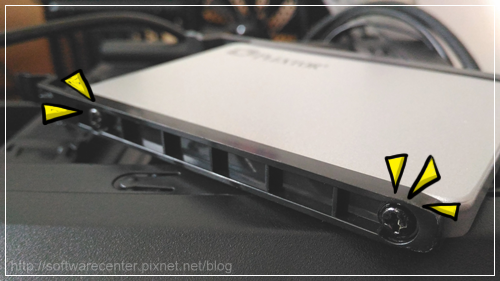

10.硬碟固定於托盤上,並推入機殼托盤架上

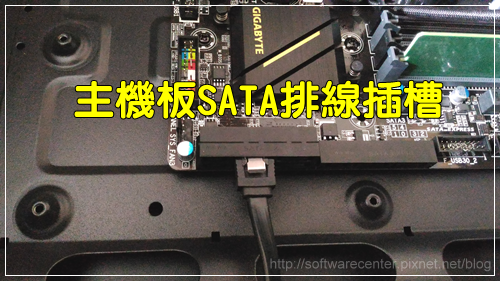

11.SATA排線連接主機板【SATA插槽】上

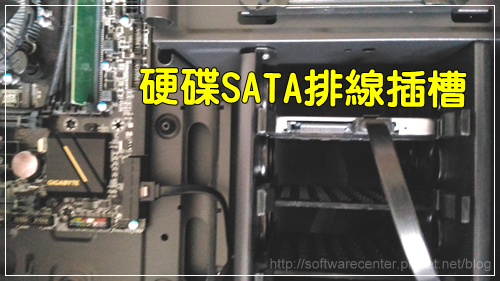

12.SATA排線另一端連接【硬碟SATA插槽】

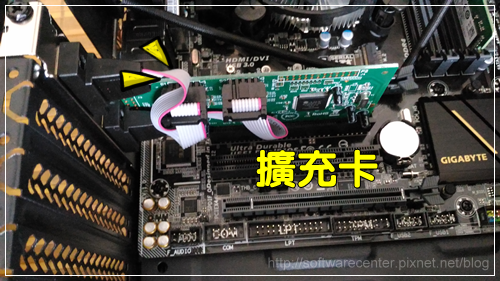

13.顯示卡或特殊功能擴充卡,請另行安裝於【擴充插槽】位置

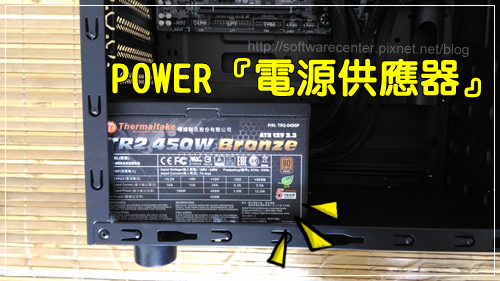

14.安裝POWER『電源供應器』

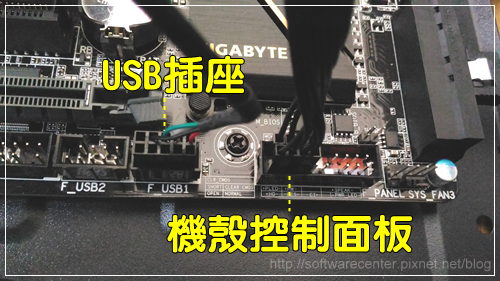

15.機殼USB插頭連接主機板【USB插座】(F_USB1或F_USB1皆可),
機殼控制插頭請分別依使用手冊指示連接【機殼控制面板】插槽正確位置。

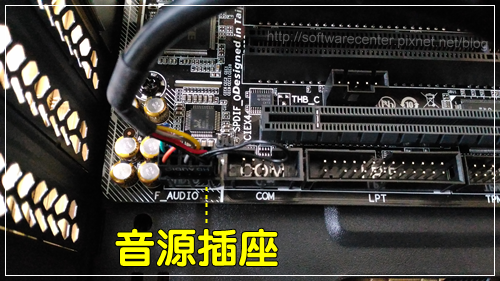

16.機殼HD Audio插頭請連接主機板【音源插座】

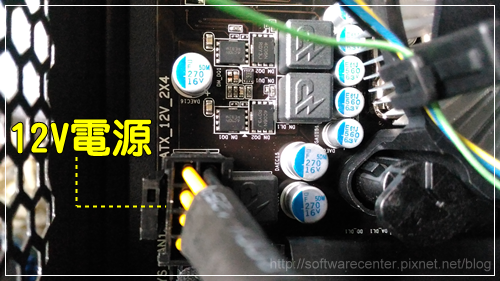

17.POWER ATX 12V電源線(8-pin)連接主機板【12V電源插槽】

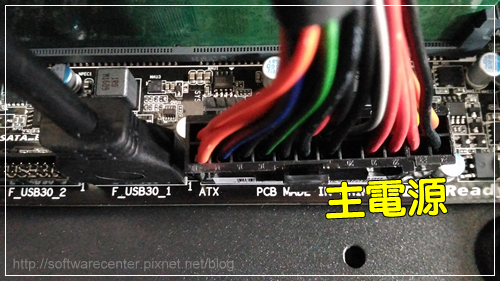

18.POWER ATX 主電源(24-pin)連接主機板【主電源插槽】

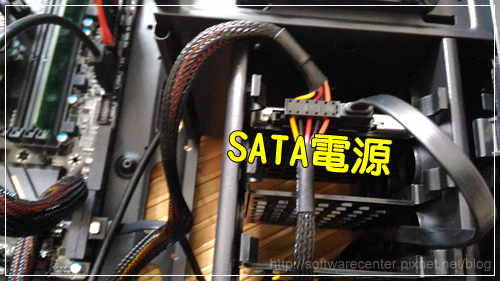

19.POWER SATA電源連接硬碟【SATA電源插槽】

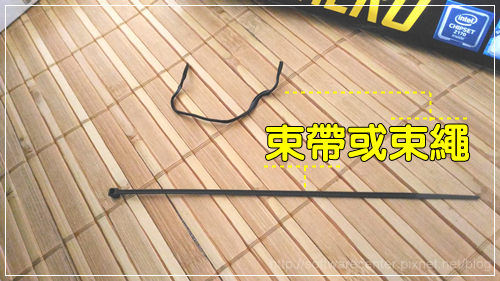

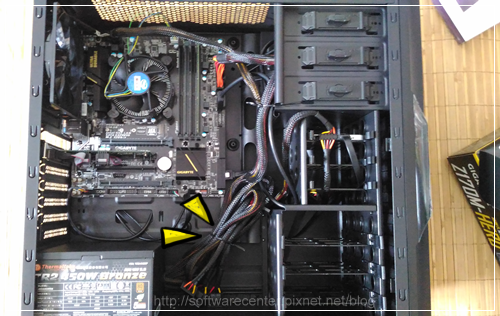

20.電腦主機配件安裝完畢,請準備束帶或束繩將機殼內的電線分別整理。

21.電線整理好,有助於電腦機殼內部氣流順暢,減緩溫度上升

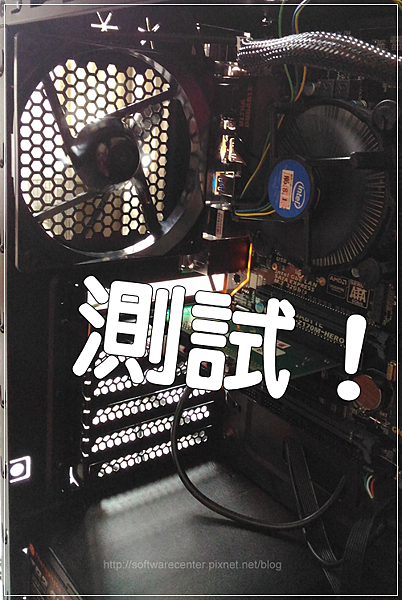

22.機殼風扇電源線連接【主機板系統風扇插槽】,並電腦開機測試!
是否正常開機、指示燈是否有亮起、風扇是否正常運轉...等。

23.一切正常,鎖上機殼側板,電腦主機組裝完成!
連接螢幕、鍵盤、滑鼠、喇叭,可以準備下一個動作作業系統安裝了。

此台電腦主機組裝配件
【CPU】:Intel i3-6100 LGA1151
【記憶體】:美光 DDR4-8G 2400
【主機板】:技嘉 GA-Z170M-HERO
【硬碟】:PLEXTOR M7V-128GB SSD固態硬碟
【POWER】:曜越 TR2 450W 80+銅牌
【機殼】:曜越Versa H22


, , , ,
